Ресанта САИ 250 GP149
jav641Дата: Понедельник, 08.12.2025, 14:38 | Сообщение # 1
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline

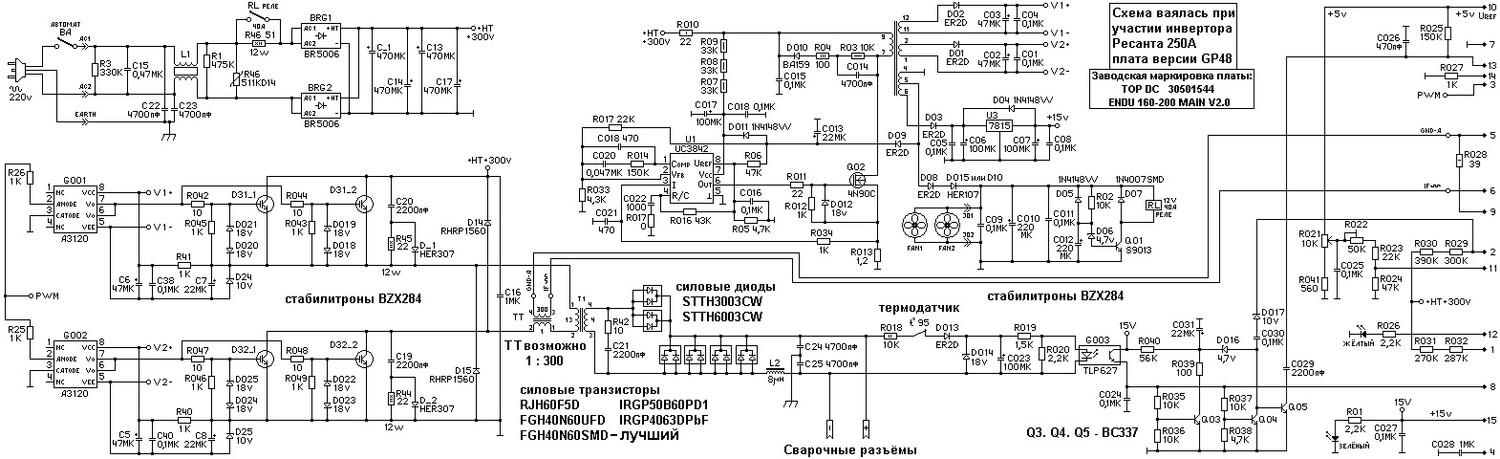

Ресанта САИ 250  GP149 не включается. Все ключи, резисторы и диоды целы, начал смотреть ШИМ 3842.На 7 ноге 10 вольт. Выпаял ШИМ меряю напряжение на 7 контакте. Напряжение медленно  растет до 48 вольт, потом происходит бабах и сгорают резисторы R010(там два по 20 ом в параллель) на 10 ом. Напряжение на ШИМ должно быть от 16 до 30 вольт. По схеме это простой делитель на резисторах, не пойму почему без ШИМ такой ток пошел. Схему прикладываю.
Прикрепления: 4197069.jpg (187.8 Kb)

Sla70Дата: Вторник, 09.12.2025, 10:38 | Сообщение # 2
Полковник
Группа: Пользователи
Сообщений: 227
Репутация: 5
Статус: Offline
jav641, где,в какой цепи стоит "..  R010(там два по 20 ом в параллель) на 10 ом .." ? Cкорее всего "самодеятельность".И всё-таки надо-бы определится со схемой.Предоставленая выше,по-моему немного некорректна.Вот эта не ближе будет ?
Прикрепления: gp139_149.pdf (1.00 Mb)

baiabc1Дата: Вторник, 09.12.2025, 19:37 | Сообщение # 3
Лейтенант
Группа: Пользователи
Сообщений: 60
Репутация: 2
Статус: Offline
Электролит на 7 ноге 35в,наверно бахнул поскольку м.с. является частью делителя напряжения +300в. Без неё он заряжается через гасящие до максимума.

jav641Дата: Четверг, Сегодня, 08:17 | Сообщение # 4
Рядовой
Группа: Пользователи
Сообщений: 2
Репутация: 0
Статус: Offline
Цитата Sla70 ()
Предоставленная выше,по-моему немного некорректна.Вот эта не ближе будет ?
Спасибо, схема подходит.

Добавлено (11.12.2025, 08:36)
---------------------------------------------
Выяснилось то, что подаватьнапряжение на плату при выпаянной микросхеме ШИМ нельзя. Вернее можно, но
секунд на 5, не больше. Для этой схемы. Если изучить datasheet насемейство микросхем UC3842 - UC3845, то станет понятна причина такой беды. В
микросхемах есть ограничительный стабилитрон между выводами 7 и 5. Если
микросхему выпаять, то ограничения напряжения уже не будет, и оно начнёт расти
в пределе до напряжения заряженных конденсаторов сетевого фильтра (те самые 300
вольт). В процессе увеличения напряжения обязательно пробьются конденсаторы
С017 и С018 (они оба на напряжение 50 вольт). Если сгорели резисторы в позиции
R010, скорее всего, был подгоревший транзистор Q02 и детали в его затворе.
Обычно в таких случаях выходят из строя следующие детали:
R010
R011
R012
R013
R034
C017
C018
D012
Q02
U1

Резистор R010 должен быть мощностью 2 Вт и сопротивлением 22 ОмБуду все проверять.
